TECNOLOGÍA: NUESTRO EQUIPO LA MEJOR GARANTÍA


Toda nuestra maquinaria está adecuada a las exigencias del mercado actual para poder satisfacer a nuestros clientes en calidad y servicio al mejor precio, permitiéndonos asegurar la máxima calidad en procesos y métodos de fabricación. Nuestra capacidad de trabajo se encuentra distribuida entre 50.000 y 55.000 horas anuales. Todo el equipo humano que forma Talleres Cidal está altamente cualificado y formado para ofrecer unos niveles óptimos de garantía al producto y al servicio. Nuestra planta se encuentra climatizada entre 19º - 21º para poder proporcionar precisión a todas las piezas que mecanizamos teniendo un ambiente estable en todas las fases de fabricación y verificación.
Disponemos de un sistema informático exclusivo de control inteligente que nos permite gestionar a la perfección la planificación, el control de la producción, el seguimiento y la gestión de la calidad desde la entrada de pedido del cliente hasta la finalización del servicio.

Estamos dotados de un sistema informático de última generación para el diseño en CAD-CAM. Esto unido a nuestra experiencia en el mecanizado y capacidad de trabajo nos permite proporcionar al cliente unas condiciones óptimas de mecanización y posterior entrega.

La rapidez y calidad de respuesta permiten que nuestros clientes puedan ahorrar tiempo y costes innecesarios.

Tenemos un afán ascendente de innovar, puesto que esto significa enfrentarse a nuevos caminos y nuevos retos y, por supuesto, orientamos todos nuestros esfuerzos, haciendo inversiones en tecnología punta, para poder competir, con ventaja, dentro del mercado nacional e internacional.

Tornos Sierras Fresadoras


TORNO CONTROL NUMÉRICO TCN-11 LEALDE



DIMENSIONES:

- Diámetro interior del rodamiento delantero: 110 – 130 – 160.
- Diámetro del agujero pasante del eje principal (en mm): 75 – 91 – 115
- Diámetro admisible sobre guías longitudinales (mm): 520
- Diámetro admisible sobre guías transversales (mm): 350
- Distancias máx. entre nariz y contrapunto: 575 – 975
- Tipo de nariz del eje principal: 6” – 8” – 11”
- Recogedor de virutas.
- Velocidad máx. del eje principal (r.p.m.): 4000




TORNO CONTROL NUMÉRICO DANOBAT TCN-10



DIMENSIONES:

- Altura entre puntos sobre suelo 920 mm.
- Diámetro máx. admitido sobre la bancada 450 mm.
- Diámetro máx. admitido sobre el carro 210 mm.
- Diámetro máx. torneable al aire 280 mm.
- Diámetro máx. torneable sobre el carro 210 mm.
- Distancia máx. entre la nariz del eje principal y la cara del disco portaherramientas 550 mm.
- Distancia máx. entre la nariz del eje principal y el punto c.p. 520 mm.
- Carrera longitudinal de la torre 500 mm.
- Carrera transversal de la torre 171 mm.

EQUIPO INCLUIDO:

- Plato hidráulico hueco f= 210 mm. de tres garras con cilindro correspondiente y juego de garras duras y blandas.
- Extractor de virutas.
- Alimentador de barra HIDROBAR modelo THB-42, con dos tubos de reducción.
- Recogedor de piezas.




TORNO CONTROL NUMÉRICO GOODWAY GS-200/L



DIMENSIONES:

- Altura entre puntos sobre suelo 1055 mm.
- Diámetro máx. admitido sobre la bancada 670 mm.
- Diámetro máx. admitido sobre el carro 210 mm.
- Diámetro máx. torneable al aire 280 mm.
- Diámetro máx. torneable sobre el carro 400 mm.
- Distancia máx. entre la nariz del eje principal y la cara del disco portaherramientas 772,7 mm.
- Distancia máx. entre la nariz del eje principal y el punto c.p. 520 mm.
- Carrera longitudinal de la torre 600 mm.
- Carrera transversal de la torre 142.7 mm.

EQUIPO INCLUIDO:

- Plato hidráulico hueco f= 210 mm. de tres garras con cilindro correspondiente y juego de garras duras y blandas.
- Extractor de virutas.
- Alimentador de barra BARLOAD modelo BA-65:

  • Diámetro de barra: diámetro 5 a diámetro 6
  • Largo de barra: 1500 mm.

- Recogedor de piezas.




TORNO CILÍNDRICO HARRISON V460



DIMENSIONES:

- Diámetro sobre bancada 500 mm.




TORNO CILÍNDRICO HARRISON V390



DIMENSIONES:

- Diámetro sobre bancada 400 mm




SIERRA CINTA CONTROL NUMÉRICO CR-260 A CN



CARACTERÍSTICAS:

- Capacidad de corte redondo 260 mm.
- Capacidad de corte rectángulo 270x260 mm.
- Capacidad máxima con mordazas verticales 260x150 mm.
- Dimensiones de la cinta 4090x25x0.9 mm.
- Altura de la mesa 760 mm.
- Diámetro de los volantes 400 mm.
- Velocidades de la cinta 18-108 mts./min.




FRESADORA MRF FU-160



DIMENSIONES:

- Longitud automático con volante 1240 mm
- Transversal automático 300 mm.
- Vertical automático 550 mm.
- Distancia mín. – máx. mandrino 0-425




FRESADORA PUNTEADORA LAGUN FTV-4.SP (2MÁQUINAS)



DIMENSIONES:

- Longitudinal 800 mm.
- Transversal automático 425 mm.
- Vertical 400 mm.




FRESADORA LAGUN FU-125



DIMENSIONES:

- Longitudinal automático con volante 825 mm.
- Transversal automático 425 mm
- Distancia mín. – máx. mandrino 0-425 mm.




FRESADORA PUNTEADORA GVM4-SP (2 MÁQUINAS)



DIMENSIONES:

- Longitudinal automático 800 mm.
- Transversal automático 345 mm.
- Vertical: 400 mm.
- Curso del carnero: 570 mm.




FRESADORA CENTRO DE MECANIZADO ANAYAK-MATIC-7 CNC



CARACTERÍSTICAS:

- Almacén de 20 herramientas.
- Control Fanuc OMC con:

  • Volante electrónico.
  • Roscado rápido.
  • Preparación 4º eje.
  • Cabezal con motor Fanuc 12 p. 5.5/705 y 35-6000 R.P.M.

- Sin cambio de gama.
- Cono BT-40.
- Voltaje: 380 v- 50 Hz

DIMENSIONES:

- Recorrido eje X 800 mm. (31.5”)
- Recorrido eje Y 450 mm. (17.7”)
- Recorrido eje Z 505 mm.
- Nariz husillo a superficie mesa 105-630 mm.
- Centro husillo a superficie columna 480 mm.
- Superficie mesa a suelo 850 mm.
- Centro mesa a superficie columna 255-705 mm.
- Dimensiones mesa 425-950 mm.
- Carga máxima admisible 500 Kg.
- Ranuras T 18 mm*3*100 mm.
- Velocidad del husillo 60-6000 R.P.M.
- Tiempo de cambio de herramienta 3.5 sec.




FRESADORA CENTRO DE MECANIZADO ANAK-MATIC-10 CNC



CARACTERÍSTICAS:

- Almacén de 30 herramientas.
- Control Fanuc OMC (4 ejes) con:

  • Volante electrónico.
  • Roscada rápido.
  • Preparación 4º eje.
  • Cabezal con motor Fanuc 12 p. 7.5/9 y 60-6000 R.P.M.

- Cono BT-40 + tirante MAS-BT-40-I.

DIMENSIONES:

- Recorrido eje X 1000 mm.
- Recorrido eje Y 500 mm.
- Recorrido eje Z 505 mm.
- Mesa:

  • 1150 x 475 mm.
  • Ranura central rectificada: 18 H7
  • Número de ranuras en T: 4
  • Separación: 100 mm.

- Avance rápidos: X-Y 24.000 mm./min.
- Avance rápidos: Z 15.000 mm./min.
- Tiempo cambio herramientas: 3.5 seg.
- Tiempo cambio herramienta viruta a viruta: 9 seg.
- Sistema de refrigeración externo herramienta 66 l./min.




FRESADORA CENTRO DE MECANIZADO AWEA BM-1020



CARACTERÍSTICAS:

- Almacén de 32 herramientas.
- Control Fanuc OMC (4 ejes) con:

  • Volante electrónico.
  • Roscada rápido.
  • Preparación 4º eje.
  • Cabezal con motor Fanuc 12 p. 7.5/9 y 60-6000 R.P.M.

- Cono BT-40 + tirante MAS-BT-40-I.

DIMENSIONES:

- Recorrido eje X 1000 mm.
- Recorrido eje Y 500 mm.
- Recorrido eje Z 505 mm.
- Mesa:

  • 1150 x 475 mm.
  • Ranura central rectificada: 18 H7
  • Número de ranuras en T: 4
  • Separación: 100 mm.

- Avance rápidos: X-Y 24.000 mm./min.
- Avance rápidos: Z 15.000 mm./min.
- Tiempo cambio herramientas: 3.5 seg.
- Tiempo cambio herramienta viruta a viruta: 9 seg.
- Sistema de refrigeración externo herramienta 66 l./min.




FRESADORA CENTRO DE MECANIZADO VERTICAL MAKINO DE ALTA PRECISIÓN Y VELOCIDAD




ÁREA DE TRABAJO:

- Carreras Eje X (cabezal lateral) 920 mm
- Carreras Eje Y (mesa longitudinal) 510 mm
- Carreras Eje Z (cabezal vertical) 460 mm
- Distancia de la superficie de la mesa a la nariz del husillo 150-600 mm.

MESA CON RANURAS EN T:

- Dimensiones 1.170 x 510 mm
- T-ranuras 18 H7
- T-número de ranura 5
- T-anchura de ranura 100 mm
- Carga máxima de la mesa 800 kg

UNIDAD DEL CABEZAL:

- Potencia 25/18,5 kW
- Velocidad de giro 120 – 14.000 min -1
- Diámetro del rodamiento interior 85 mm/130 mm.
- Cono de ataque HSK 63A
- Par de coppia 175/117/96 Nm.

AVANCES:

- Velocidad de corte 1 – 30.000 mm/min
- Desplazamientos en rápido 36/36/30 mts/min

CAMBIADOR DE HERRAMIENTA AUTOMÁTICO:

- Capacidad de almacenaje de las herramientas 30 htas
- Tiempo de cambio herramientas viruta/viruta 3.6 seg
- Tiempo de cambio hta/Hta 1.2 sec
- Peso máx. de las herramientas 8 kg
- Dimensiones máx. de las herramientas Ø 125 mm, L=300mm

PRECISIONES:

- Posicionamiento: (en todo el recorrido) / con reglas +-0,0025/+-0,0015 mm.
- Repitibilidad: idem +-0,002 /+-0,001 mm. Almacén de 30 herramientas con brazo de cambio.

CONTROL FANUC PROFESIONAL SYSTEM P (PANTALLA TÁCTIL):

- 400 programas y sub-programas simultáneos
- Coordenadas polares
- 48 adicional 1pares de coordenadas de trabajo
- Rotación de coordenadas (g68/69)
- Roscado rígido
- Función espejo
- Programa re-start
- Incremento de memoria hasta 512 kb
- Interpolación helicoidal
- Función “high skip speed”
- Control automático de las esquinas




FRESADORA CENTRO DE MECANIZADO VERTICAL MAKINO DE ALTA PRECISIÓN Y VELOCIDAD PS-105



CARACTERÍSTICAS:

- Área de trabajo

  • Carreras Eje X (cabezal lateral) 1050 mm
  • Carreras Eje Y (mesa longitudinal) 510 mm
  • Carreras Eje Z (cabezal vertical) 460 mm
  • Distancia de la superficie de la mesa a la nariz del husillo 150-610 mm.

- Mesa con ranuras en T

  • Dimensiones 1.300 x 510 mm
  • T-ranuras 18 H8
  • T-número de ranura 5
  • T-anchura de ranura 80 mm
  • Carga máxima de la mesa 800 kg

- Unidad del Cabezal

  • Potencia 30/18,5 kW
  • Velocidad de giro 120 – 14.000 min -1
  • Diámetro del rodamiento delantero y trasero 85 mm/130 mm.
  • Cono de ataque HSK 63A
  • Par de copia 175/117/96 Nm.

- Avances

  • Velocidad de corte 1 – 30.000 mm/min
  • Desplazamientos en rápido 36/36/30 mts/min

- Cambiador de herramienta automático

  • Capacidad de almacenaje de las herramientas 30 htas
  • Tiempo de cambio herramientas viruta/viruta 3.6 seg
  • Tiempo de cambio hta/Hta 1.2 sec
  • Peso máx. de las herramientas 8 kg
  • Dimensiones máx. de las herramientas Ø 125 mm, L=300mm

- Precisiones

  • Posicionamiento:( en todo el recorrido) / con reglas +-0,0025/+-0,0015 mm.
  • Repitibilidad: idem +-0,002 /+-0,001 mm.Almacén de 30 herramientas con brazo de cambio.

- Control Fanuc Profesional Oi-FS profesional P pantalla LCD gráfica a color de  15”

  • 400 programas y sub-programas simultáneos
  • Coordenadas polares
  • 48 adicional 1pares de coordenadas de trabajo
  • Rotación de coordenadas (g68/69)
  • Roscado rígido
  • Función espejo
  • Programa re-start .
  • Incremento de memoria hasta 512 kb
  • Interpolación helicoidal
  • Función “high skip speed”
  • Control automático de las esquinas.

- Sistema Marpos.




FRESADORA CENTRO DE MECANIZADO VERTICAL LAGUN DE ALTA PRECISIÓN Y VELOCIDAD L-1400



CARACTERÍSTICAS:

- Área de trabajo

  • Carreras Eje X (cabezal lateral) 1430 mm
  • Carreras Eje Y (mesa longitudinal) 670 mm
  • Carreras Eje Z (cabezal vertical) 640 mm
  • Distancia de la superficie de la mesa a la nariz del husillo 150-610 mm.

 - Mesa con ranuras en T

  • Dimensiones 1.500 x 620 mm
  • T-ranuras 18 H8
  • T-número de ranura 5
  • T-anchura de ranura 125 mm
  • Carga máxima de la mesa 1200 kg

- Unidad del Cabezal

  • Potencia 15/22 kW
  • Velocidad de giro 120 – 14.000 min -1
  • Diámetro del rodamiento delantero y trasero 85 mm/130 mm.
  • Cono de ataque HSK 63A
  • Par de copia 175/117/96 Nm.

- Avances

  • Velocidad de corte 1 – 30.000 mm/min
  • Desplazamientos en rápido 36/36/30 mts/min

- Cambiador de herramienta automático

  • Capacidad de almacenaje de las herramientas 30 htas
  • Tiempo de cambio herramientas viruta/viruta 3.6 seg
  • Tiempo de cambio hta/Hta 1.2 sec
  • Peso máx. de las herramientas 8 kg
  • Dimensiones máx. de las herramientas Ø 125 mm, L=300mm

- Precisiones

  • Posicionamiento:( en todo el recorrido) / con reglas +-0,005/+-0,0015 mm.
  • Repetibilidad: idem +-0,003 /+-0,001 mm.Almacén de 30 herramientas con brazo de cambio.

- Control Fanuc Profesional Oi-FS profesional P pantalla LCD gráfica a color de  15”

  • 400 programas y sub-programas simultáneos
  • Coordenadas polares
  • 48 adicional 1pares de coordenadas de trabajo
  • Rotación de coordenadas (g68/69)
  • Roscado rígido
  • Función espejo
  • Programa re-start .
  • Incremento de memoria hasta 512 kb
  • Interpolación helicoidal
  • Función “high skip speed”
  • Control automático de las esquinas.

- Sistema Renishaw.




CALIDAD




- Proyector de perfiles Metronic.

- Aparatos de medición:

  • Pies de rey.
  • Micrómetro (interiores y exteriores)
  • Columna digital.
  • Gramil.
  • Mirafondos.
  • Calibres (rosca y tampón)
  • Súbito.
  • Medidor de regatas interiores.
  • Galgas.
  • Mesa de mármol.




NOTA IMPORTANTE:




- Cada una de nuestras fresas llevan incluidos visualizadores digitalizados.

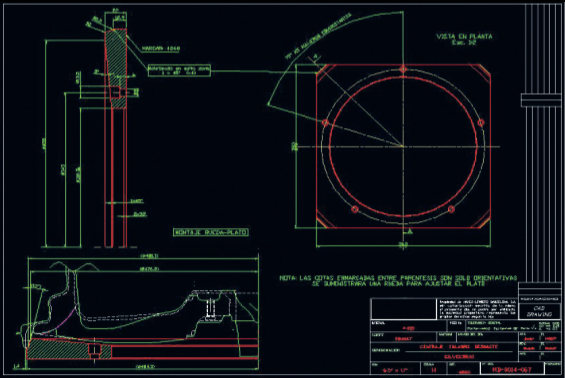

- Disponemos de programador CAD-CAM conectado a todas nuestras máquinas de control numérico (CNC – CDM)

Utilizamos cookies para mejorar nuestro sitio web y su experiencia al usarlo. Si continúa navegando consideramos que acepta su uso. Para obtener más información sobre las cookies que utilizamos y cómo eliminarlas, consulte nuestro Aviso legal.

Acepto las cookies de este sitio.
EU Cookie Directive plugin by www.channeldigital.co.uk
